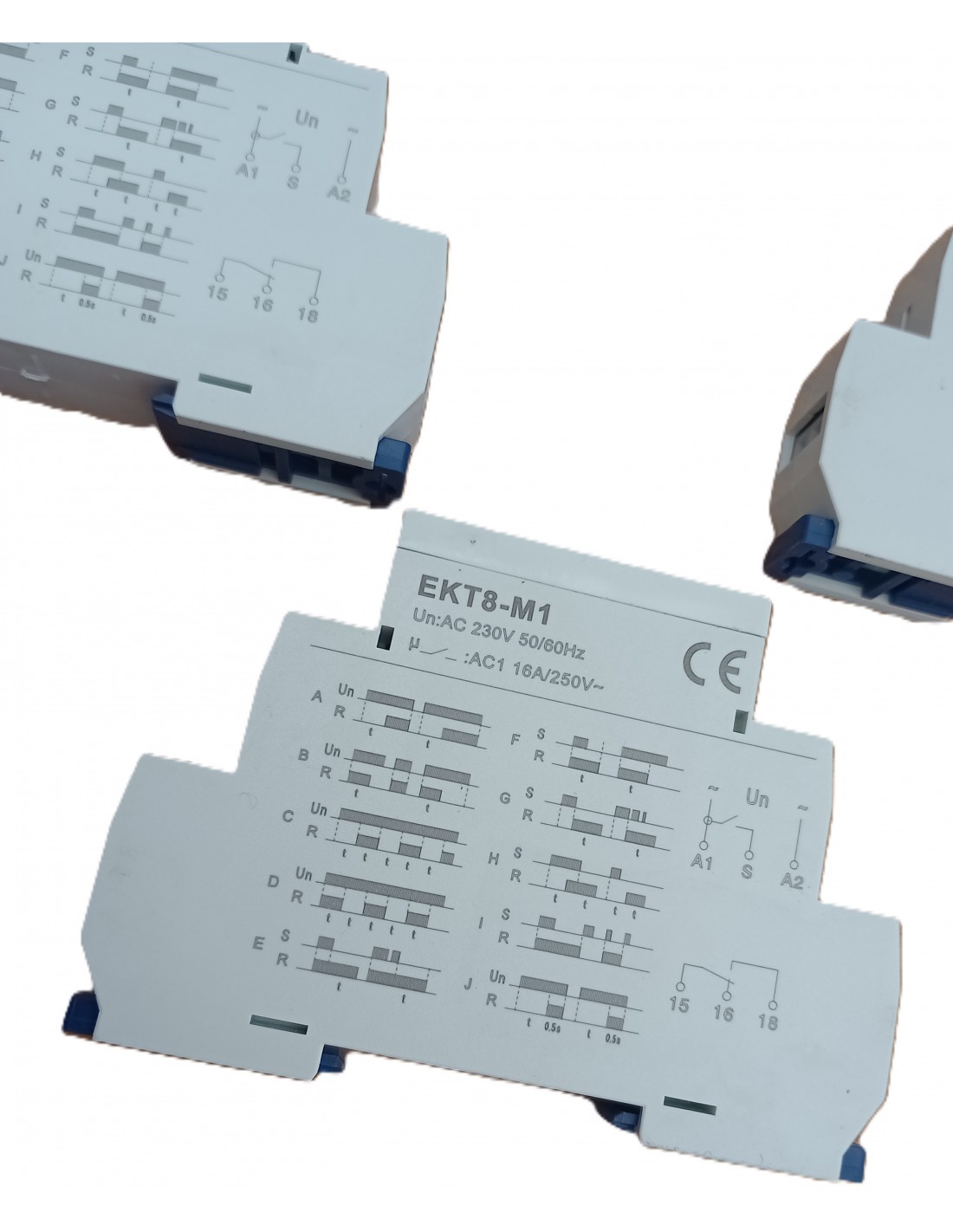

Przekaźnik czasowy wielofunkcyjny 16A 230V EKT8-M1

Przekaźnik czasowy wielofunkcyjny- EKT8-M1

Instrukcja obsługi :
- wielofunkcyjny przekaźnik czasowy może być stosowany do urządzeń elektrycznych,
sterowania oświetleniem, ogrzewaniem, silnikami, pompami i wentylatorami
Funkcje:
- 5 funkcji czasowych sterowanych napięciem zasilania
-4 funkcje czasowe sterowane wejściem sterującym
- 1 funkcja przekaźnika zatrzaskowego

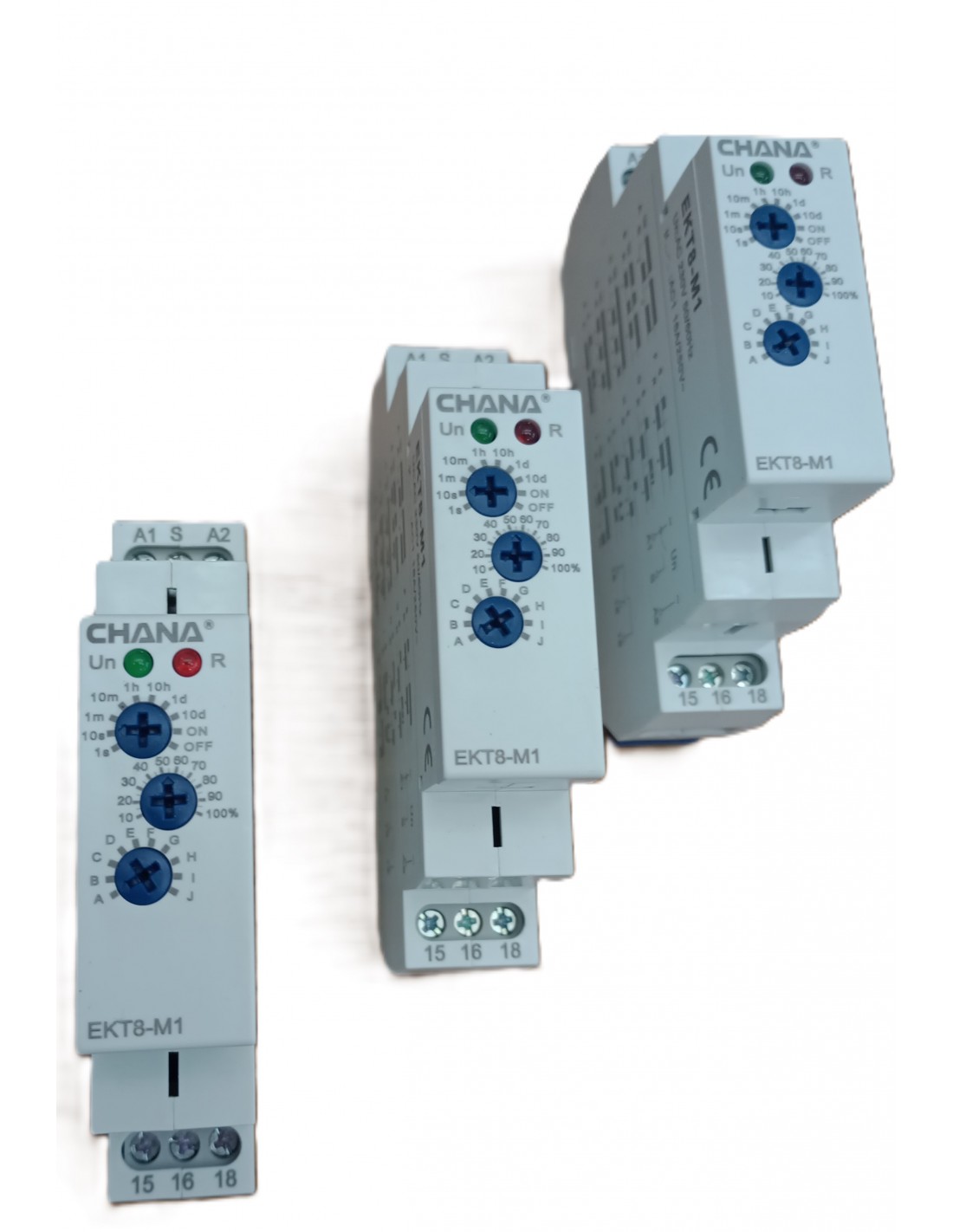

* Wygodne i przejrzyste ustawianie funkcji i zakresu czasowego za pomocą przełączników obrotowych
* Skala czasu 0,1s-10 dni podzielona na 10 zakresów
* Stan przekaźnika sygnalizowany jest diodą LED

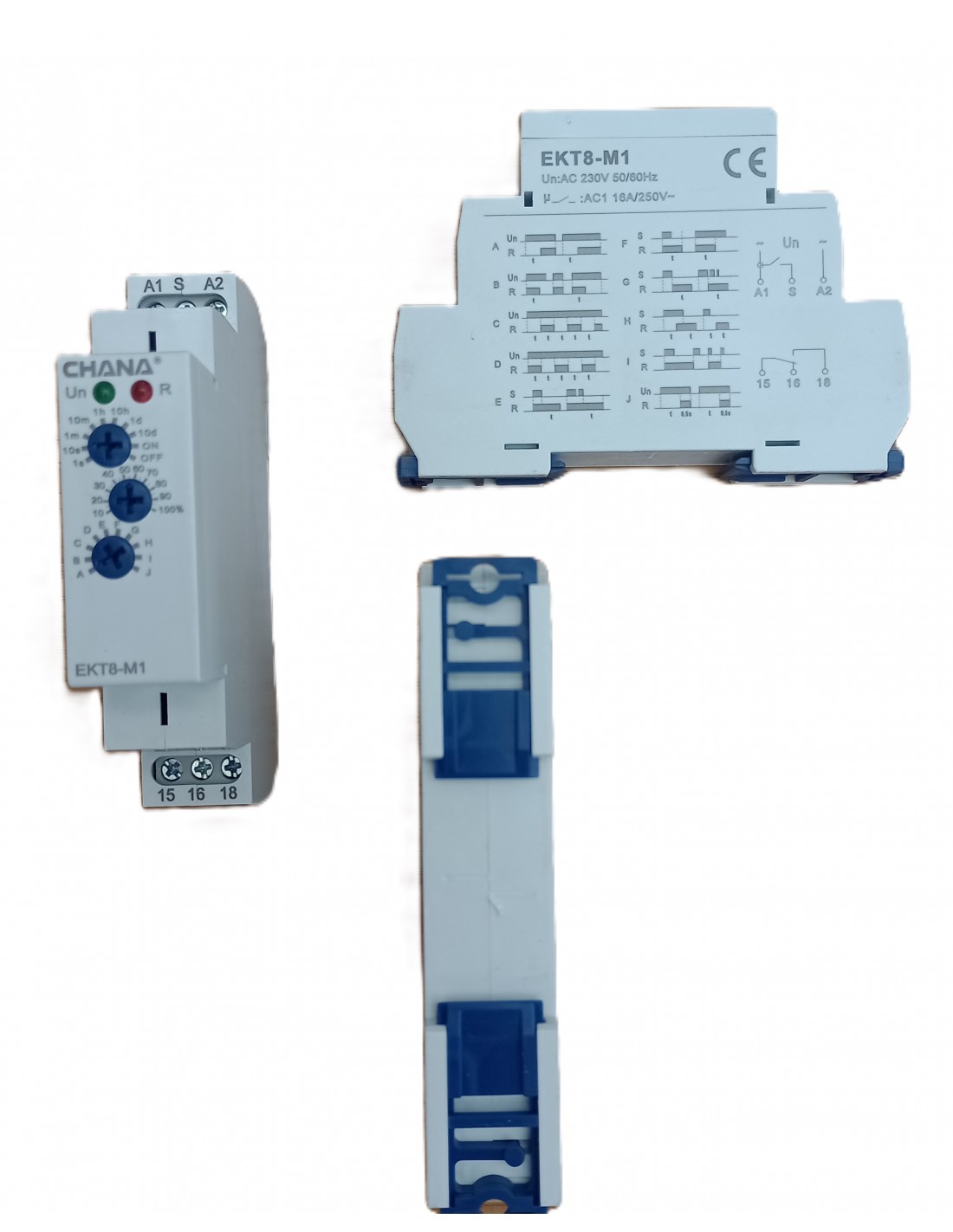

* 1-modułowy, montaż na szynie DIN

PARAMETRY TECHNICZNE

-Funkcja - A, B, C, D, E, F, G, H, I, J
- zaciski zasilania - A1-A2
- zakres napięcia - AC/DC 12-240V(50-60HZ)
- obciążenie - AC 0,09-3VA/DC 0,05-1,7W
- zakres napięcia - AC 230V(50-60HZ)
- Moc wejściowa - AC max. 6VA/1.3W
- tolerancja napięcia zasilania - -15%; +10%
- sygnalizacja zasilania - dioda zielona
- zakresy czasowe - 0,1S-10 DNI, WŁ., WYŁ
- odchyłka czasu - 10% - nastawa mechaniczna
- dokładność powtórzeń - 0,2% - stabilność wartości zadanej
- współczynnik temperaturowy - 0,05%, przy= 20 stopni (0,05% f, przy +68f
- wyjście- 1xspdt
- prąd znamionowy 16A/AC1
- napięcie przełączające - 250VAC/24VDC
- min. zdolność łączeniowa DC - 500mW
- sygnalizacja wyjścia - dioda CZERWONA
- trwałość mechaniczna - 1X10/7
- trwałość elektryczna (ac1) - 1X10
- czas resetu - MAX. 200 ms
- temperatura pracy - -20 do + 55 c(-4f do 131f)
- temperatura przechowywania - -35°C do +75°C (-22°F do 158°F)
- montaż / szyna din
- stopień ochrony - IP40 dla panelu przedniego /zaciski IP20
- pozycja pracy - dowolna
- kategoria przepięciowa - III.
- stopień zanieczyszczenia - 2
- maksymalny rozmiar kabla - drut lity max. 1x2.5 lub 2x1.5/ z rękawem max. 1x2,5 (agw 12)

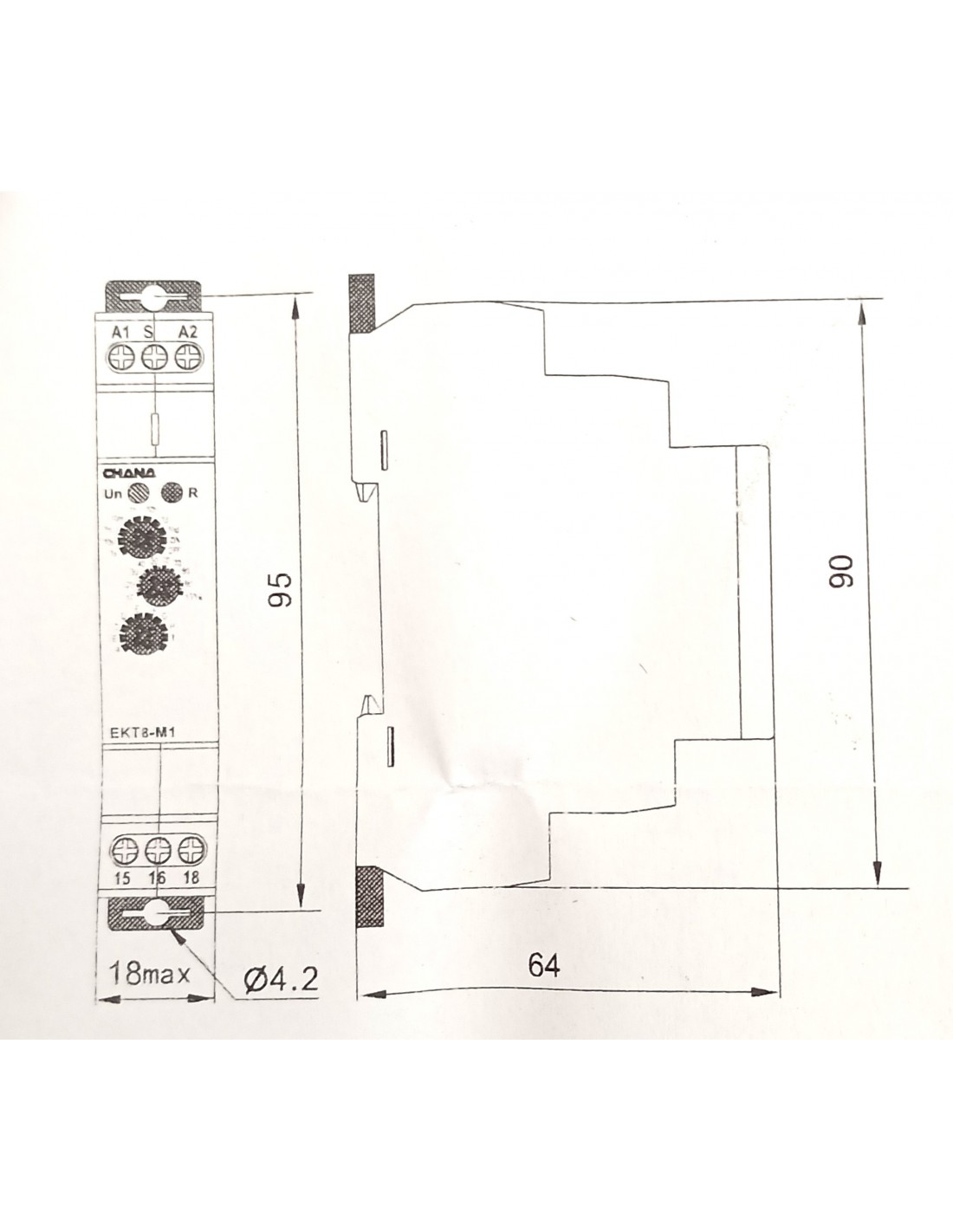

- wymiary 90x18x64
